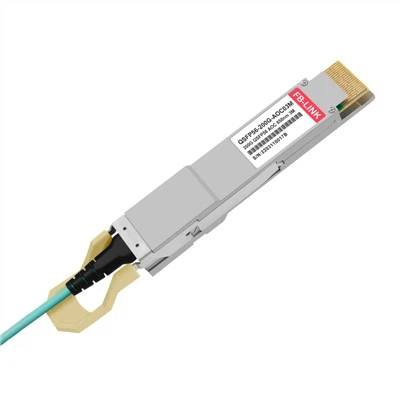

Mellanox 200G HDR QSFP56 AOC

Cineálach MFS1S Comhoiriúnach50-H003E Mellanox 200Gb/s HDR go 2x100Gb/s HDR100 QSFP56 go 2xQSFP56 Cábla Scoilteoir Optúil Gníomhach MMF

Is cábla tarchurtha ardluais é 200G QSFP56 AOC (Cábla Optúil Gníomhach) a úsáidtear chun feistí líonra a nascadh mar fhreastalaithe, lasca, ródairí agus feistí stórála. Tá ráta sonraí de 200Gbps ag an gcábla, atá roinnte ina dhá chainéal de 100Gbps an ceann.



Tá comhoiriúnacht den scoth ag an 200G QSFP56 AOC agus is féidir é a úsáid le héagsúlacht feistí líonra a thacaíonn le comhéadain QSFP28 agus QSFP56, mar shampla lasca 200G QSFP56, ródairí agus freastalaithe. Mar sin is réiteach ildánach agus éifeachtach é do líonraí a éilíonn bandaleithead ard agus latency íseal.

Ceann de phríomhghnéithe an 200G QSFP56 AOC ná a luas. Is féidir leis sonraí a aistriú ag 200Gbps, rud atá níos mó ná go leor chun iarratais ard-bandaleithead a láimhseáil, mar shampla sruthú físeáin HD, néalríomhaireacht agus stóráil sonraí ar scála mór. Tá an cábla deartha freisin le bheith tíosach ar fhuinneamh agus tá tomhaltas ísealchumhachta aige, rud a chabhraíonn le costais oibriúcháin a laghdú agus éifeachtúlacht fuinnimh a fheabhsú.



Tá an 200G QSFP56 AOC oiriúnach do raon feidhmchlár, lena n-áirítear idirnaisc lárionad sonraí, HPC (Ríomhaireacht Ardfheidhmíochta), sruthú físe agus fuaime, agus néalríomhaireacht. Tá sé oiriúnach freisin le húsáid i líonraí ardluais a dteastaíonn latency íseal agus bandaleithead ard, mar líonraí airgeadais agus trádála.



Go hachomair, is cábla tarchurtha ardluais é an 200G QSFP56 AOC a thairgeann comhoiriúnacht agus éifeachtúlacht den scoth. Tá go leor feidhmchlár aige i líonraí ard-bandaleithead an lae inniu, lena n-áirítear idirnaisc lárionad sonraí, HPC, néalríomhaireacht, agus níos mó. Mar gheall ar a luas agus a éifeachtúlacht fuinnimh is rogha tharraingteach é d’eagraíochtaí atá ag iarraidh a bhfeidhmíocht líonra a fheabhsú agus costais oibriúcháin a laghdú.



Rátálacha Uasta Iomlán

Táirge	Modh leictreach	Prótacal	Ráta Ainmniúil			Sonraíochtaí		Nasc
			Comhiomlán (Gbps)	Lánaí Leictreacha(Gbaud)	ppmName	Luas ard Leictreach	Réamh-FEC Max BER
200G deireadh	4X50	IEEE802.3CD	212.5	26.5625 PAM4	±100	200GAUI-4	1E-6 le haghaidh InfiniBand HDR; 2.4E-4 le haghaidh 200GBASE-SR4	0.5~ 100m
In aghaidh an deireadh 100G	2X50	IEEE802.3CD	106.25	26.5625 PAM4	±100	200GAUI-4



Paraiméadar	Siombail	Aonad	Min	uas
Teocht Oibriúcháin Cás	Barr	céime	0	70
Raon Teochta Stórála	TSName	céime	-40	85
Taise Choibhneasta	RH	faoin gcéad	0	85
Voltas Soláthair Cumhachta	VCCName	V	-0.5	3.6



Coinníollacha Oibriúcháin Molta

Paraiméadar	Siombail	Aonad	Min	Clóscríobh	uas
Raon Teochta Cás Oibriúcháin	TcaName	oC	0	/	70
Voltas Soláthair Cumhachta	VCCName	V	3.135	3.3	3.465



Sainmhíniú ar Chalafoirt Leictreacha

Paraiméadar	Siombail	Aonad	Min	Clóscríobh	uas	Nótaí
Voltas Soláthair	VCCName	V	3.135	3.3	3.465
Ídiú cumhachta	Ríomhaire	W			4	200G deireadh
					3	100G deireadh
Tarchuradóir
Impedance Difreálach Ionchur	RIN	Ω	80	100	120
Swing Ionchuir Sonraí Aonair dar críoch	VIN	mVp-p	90		500
Voltas Díchumasaithe Tarchuir	VDISName	V	2		VCCHOSTName
Tarchur Cumasaigh Voltas	VEN	V	VEE		VEE móide 0.8
Voltas Dearbhaithe Lochtanna Tarchuir	VFAGenericName	V	2		VCCHOSTName
Voltas Dí-Dearbhaigh Lochta Tarchuir	VFDAGenericName	V	VEE		VEE móide 0.8
Glacadóir
Swing Aschur Sonraí Aonair Chríochnaithe	VODName	mVp-p	200		500
LOCHT	VLOSFTName	V	2		VCCHOST
LOS Gnáth	VLOSNR	V	VEE		VEE móide 0.8
Neamhréir fhoirceannadh difreálach		faoin gcéad			10
Cumarsáid IIC
IIC minicíocht clog	-	KHZGenericName	/	100	400
síneadh clog	-	linn	/	/	500



Cur Síos Bioráin

Is cónascaire imeall 38 bioráin é an comhéadan leictreach don transceiver. Soláthraíonn na 38 bioráin sonraí ardluais, monatóireacht ar luas íseal agus comharthaí rialaithe, cumarsáid I2C, cumhacht agus nascacht talún. Soláthraítear radharcanna barr agus bun an chónascaire thíos, chomh maith le tábla ina leagtar amach an t-uimhriú teagmhála, an tsiombail agus an cur síos iomlán.



Bioráin	Siombail	Ainm/Cur Síos
1	GNDName	Talamh
2	Tx2n	Ionchur Sonraí Inbhéartaithe Tarchuradóir Channel 2
3	Tx2p	Ionchur Sonraí Neamh-Inbhéartaithe Tarchuradóir Channel 2
4	GNDName	Talamh
5	Tx4n	Ionchur Sonraí Inbhéartaithe Tarchuradóir Channel 4
6	Tx4p	Ionchur Sonraí Neamh-Inbhéartaithe Tarchuradóir Channel 4
7	GNDName	Talamh
8	ModSellName	Roghnaigh Modúl
9	AthshocraighL	Athshocrú Modúl
10	Vcc Rx	móide 3.3 V Glacadóir soláthair cumhachta
11	SCLName	2-clog comhéadan sraitheach sreinge
12	SDA	2-sonraí comhéadan sraitheach sreinge
13	GNDName	Talamh
14	Rx3p	Glacadóir Channel 3 Aschur Sonraí Neamh-Inbhéartaithe
15	Rx3n	Aschur Sonraí Inbhéartaithe Glacadóir Channel 3
16	GNDName	Talamh
17	Rx1p	Glacadóir Cainéal 1 Aschur Sonraí Neamh-Inbhéartaithe
18	Rx1n	Glacadóir Cainéal 1 Aschur Sonraí Inbhéartaithe
19	GNDName	Talamh
20	GND	Talamh
21	Rx2n	Aschur Sonraí Inbhéartaithe Glacadóir Channel 2
22	Rx2p	Glacadóir Channel 2 Aschur Sonraí Neamh-Inbhéartaithe
23	GNDName	Talamh
24	Rx4n	Aschur Sonraí Inbhéartaithe Glacadóir Channel 4
25	Rx4p	Glacadóir Channel 4 Aschur Sonraí Neamh-Inbhéartaithe
26	GNDName	Talamh
27	ModPrsLName	Modúl i Láthair
28	IntLName	Cur isteach
29	Vcc Tx	móide 3.3 V tarchuradóir soláthair cumhachta
30	VC1	móide 3.3 V Soláthar Cumhachta
31	LPMód	Mód Cumhachta Íseal
32	GNDName	Talamh
33	Tx3p	Ionchur Sonraí Neamh-Inbhéartaithe Tarchuradóir Channel 3
34	Tx3n	Ionchur Sonraí Inbhéartaithe Tarchuradóir Channel 3
35	GNDName	Talamh
36	Tx1pGenericName	Ionchur Sonraí Neamh-Inbhéartaithe Tarchuradóir Cainéal 1
37	Tx1n	Ionchur Sonraí Inbhéartaithe Tarchuradóir Cainéal 1
38	GNDName	Talamh
