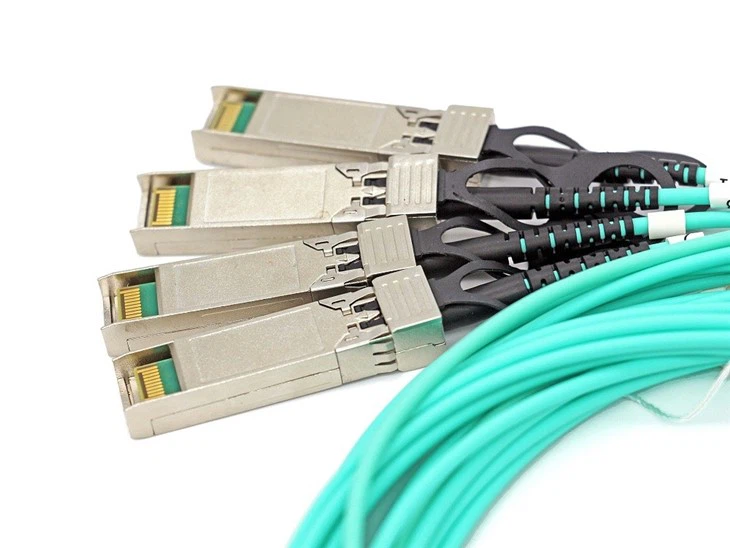

40G QSFP+ GO 4X10G SFP+ AOC

Tugann an FB-LINK 40G QSFP+ go 4x 10G SFP+ Cáblaí Optúla Gníomhacha (AOCanna) réiteach idirnaisc cost-éifeachtach do ghairmithe TF chun 40G QSFP+ agus 10G SFP+ a chumasc oiriúntóirí óstacha, lasca agus freastalaithe. I gcás feidhmchláir tipiciúil, is féidir le húsáideoirí an briseadh amach seo a shuiteáil nó cábla scoilteoir idir calafort QSFP+ atá ar fáil ar lasc 40GE agus beatha suas le 4 lasc in aghaidh an tsrutha SFP+ cumasaithe 10GE. Tá cónascaire amháin QSFP+ atá comhlíontach le SFF-8436 le rátáil 41.2Gb/s ar thaobh amháin agus 4 nascóirí SFP+ comhlíontacha SFF-8431 ar rátáil 10.3Gb/s an ceann ar an taobh eile de.

Glaoigh Linn

Réamhrá Táirgí

40G QSFP+ go 4x 10G SFP+ Cáblaí Optúla Gníomhacha

Gnéithe

1. SFF-8436 QSFP+ comhlíontach

2. SFF-8431 SFP+ comhlíontach

3. Comhéadan leictreach te-pluggable

4. Tarchuradóir VCSEL 850nm

5. Glacadóir grianghraf-bhrathadóir PIN

6. Suas le 100m ar OM3 MMF

7. Tomhaltas ísealchumhachta < 1.5W (QSFP+) < 1W (SFP+)

8. Raon teochta an cháis oibriúcháin 0 céim go +70 céim

9. Tithíocht uile-mhiotail le haghaidh feidhmíocht EMI níos fearr

10. RoHS comhlíontach (luaidhe saor in aisce)

Feidhmchláir

1. IEEE 802.3ba 40GBASE-SR4

2. IEEE 802.3ae 10GBASE-SR

3. InfiniBand SDR/DDR/QDR

4. Braislí Ríomhaireachta Ardfheidhmíochta (HPC).

5. Freastalaithe, lasca, stóráil

product-1047-616

Sonraíochtaí comhéadan QSFP

Paraiméadar	Cur síos
Fachtóir Foirm an Mhodúil	QSFP+ (Tacaíonn SFF8436/SFF8472)
Ráta Sonraí Cainéal	Ráta 40Gbps
BER	<10^-12
Teocht Cás Oibriúcháin	0 go + 70ºC
Teocht Stórála	-20 go + 85ºC
Voltas Soláthair	3.3V
Soláthar reatha	180mA in aghaidh an deireadh tipiciúil
Sraith Comhéadan Bainistíochta	I²C (Tacaíonn SFF8472)

Saintréithe Optúla

Sainítear na tréithe optúla seo a leanas thar an Timpeallacht Oibriúcháin Molta mura sonraítear a mhalairt.

Paraiméadar	Siombail	Min	tipiciúil	uas	Aonad	Nótaí
Tarchuradóir
Tonnfhad an Ionaid	λc	840	850	860	nm	-
Leithead speictreach RMS	∆λ	-	-	0.65	nm	-
Meánchumhacht seolta, gach lána	Pout	-7.5	-	2.5	dBm	-
Difríocht i gcumhacht seolta idir dhá lána ar bith (OMA)				4	dB	-
Cóimheas Díothaithe	ER	3	-	-	dB	-
Buaic-chumhacht, gach lána				4	dBm	-
ransmitter agus scaipeadh pionós (TDP), gach lána	TDP			3.5	dB	-
Meánchumhacht seolta AS tarchuradóir, gach lána				-30	dB	-
Comhordanáidí Masc Súl: X1, X2, X3, Y1, Y2, Y3	LUACHANNA SONRAÍOCHTA 0.23, 0.34, 0.43, 0.27, 0.35, 0.4						Buail Cóimheas=5x10-5
Glacadóir
Tonnfhad an Ionaid	λc	840	850	860	nm	-
Íogaireacht glacadóra faoi strus in OMA, gach lána				-5.4	dBm	1
Meánchumhacht uasta ag glacadóir ionchur, gach lána				2.4	dBm	-
Frithchaitheamh Glacadóir				-12	dB	-
Buaic-chumhacht, gach lána				4	dBm	-
LOS Dearbhaigh		-30			dBm	-
LOS De-Asert – OMA				-7.5	dBm	-
Los hysteresis		0.5			dB	-

Nóta:

1．Tomhais le comhartha tástála comhlíonta ag TP3 do BER=10e-12

Sonraíochtaí comhéadan SFP+

Paraiméadar	Cur síos
Fachtóir Foirm an Mhodúil	SFP+ (Tacaíonn SFF8431/SFF8432/SFF8472)
Ráta Sonraí Cainéal	Ráta 1 go 10.3125Gbps
BER	<10^-12
Teocht Cás Oibriúcháin	0 go + 70ºC
Teocht Stórála	-20 go + 85ºC
Voltas Soláthair	3.3V
Soláthar reatha	455mA uasta
Sraith Comhéadan Bainistíochta	I²C (Tacaíonn SFF8472)

Saintréithe optúla

Sainítear na tréithe optúla seo a leanas thar an Timpeallacht Oibriúcháin Molta mura sonraítear a mhalairt.

Paraiméadar	Siombail	Min.	tipiciúil	uas	Aonad	Nótaí
Tarchuradóir
Tonnfhad an Ionaid	λt	840	850	860	nm
Leithead speictreach RMS	Pm	-	-	Nóta 1	nm
Meánchumhacht Optúil	Pavg	-6.5	-	-1	dBm	2
Cóimheas Díothaithe	ER	3.5	-	-	dB	3
Pionós Scaipthe Tarchuradóir	TDP	-	-	3.9	dB
Torann ar Dhéine Choibhneasta	Rin	-	-	-128	dB/Hz	Machnamh 12dB
Caoinfhulaingt Caillteanas Tuairisceán Optúil		-	-	12	dB
Glacadóir
Tonnfhad an Ionaid	λr	840	850	860	nm
Íogaireacht Glacadóir	Psens	-	-	-11.1	dBm	4
Íogaireacht faoi Strus in OMA		-	-	-7.5	dBm	4
Los feidhm	Los	-30	-	-12	dBm
Ró-ualach	Bioráin	-	-	-1.0	dBm	4
Frithchaitheamh Glacadóir		-	-	-12	dB
